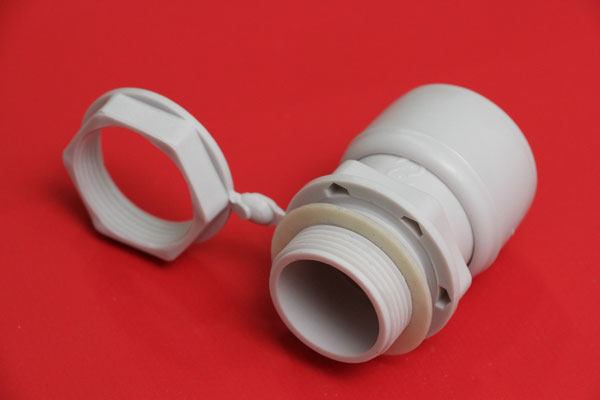

CONECTOR HERMÉTICO CAJA / CAÑO
Accesorio que permite la unión rígida entre una caja, tablero, gabinete o artefacto eléctrico y un segmento de caño.
Grado de protección del componente = IP65
Código Polivinil: NTH _ _
La sujeción a la pared de la caja, tablero, gabinete o artefacto eléctrico es segura y se obtiene haciendo una perforación del diámetro correspondiente por donde se debe hacer pasar la parte roscada del conector, alli se aplicará la Arandela “AR” y luego la tuerca en dotación.
Este accesorio esta formado por 1 Conector (NT) + 1 Suplemento Hermético (SH) + 1 Arandela (AR), armados en fábrica.
| Código | Diametro Nominal |
Diametro Interior . |
Tolerancia Diametro |
Longitud Boquilla | Diametro Perforación |
| mm | mm | mm | mm | mm | |
| NTH20 | 20 | 20.25 / 19.80 | +/- 0.1 | 26.10 | 24.00 |
| NTH25 | 25 | 25.15 / 24.80 | +/- 0.1 | 27.00 | 30.00 |
| NTH32 | 32 | 40.20 / 39.80 | +/- 0.1 | 35.50 | 36.00 |
| NTH40 | 40 | 40.20 / 39.80 | +/- 0.1 | 43.00 | 46.00 |
