Sistema de canalizaciones para uso eléctrico

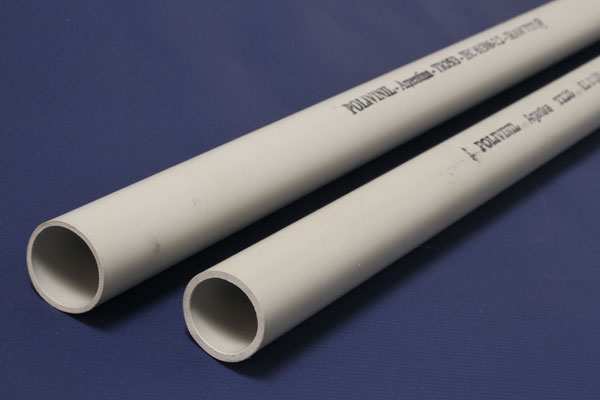

caños - SEMIPESADO

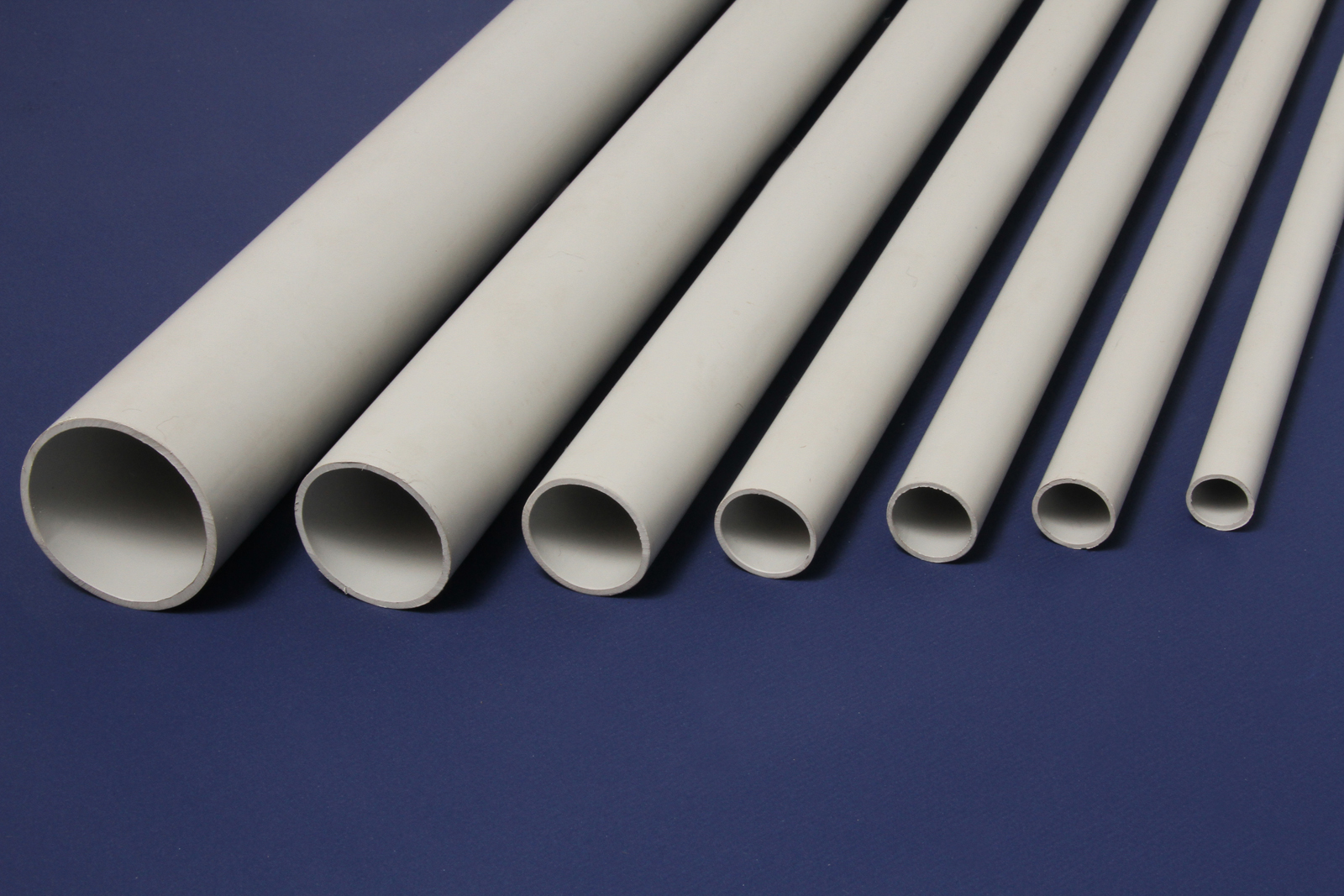

Caños rígidos serie Semipesada - Clasificación IRAM 3321

Fabricados según normas IEC 61386, IEC 61386-21/22, IRAM 62386, IRAM 62386-21/22

Resistencia a la compresión = 750 Newton (75 Kg/cm2)

Código Polivinil:TR_ _ / _

Se pueden utilizar para instalaciones embutidas en losas, paredes de ladrillo, tabiques, etcétera o bien en instalaciones en vista, en ambientes cubiertos o intemperie. Los caños de esta serie se pueden curvar en frío mediante el uso de la Herramienta apropiada (Código Polivinil: RE _ _) hasta el diámetro de 40 milímetros.

Código Diametro
Nominal
Diametro
Exterior mín.
Tolerancia
Diametro
Diametro
Interior
Espesor
Mínimo
Radio mínimo
de curva
Longitud
comercial
mm mm mm mm mm mm mt
TR16/3 16 15.90 -0.1 13.40 1.25 80 3
TR20/3 20 19.90 -0.1 17.00 1.40 90 3
TR22/3 22 21.80 -0.2 19.30 1.25 100 3
TR25/3 25 24.70 -0.3 21.50 1.60 120 3
TR32/3 32 31.70 -0.3 28.00 1.85 200 3
TR40/3 40 39.60 -0.4 35.60 2.00 300 3
TR50/3 50 49.50 -0.5 44.80 2.35 - 3

TR16/2 16 15.90 -0.1 13.40 1.25 80 2
TR20/2 20 19.80 -0.2 17.00 1.40 90 2
TR22/2 22 21.80 -0.2 19.30 1.25 100 2
TR25/2 25 24.70 -0.3 21.50 1.60 120 2
