Sistema de canalizaciones para uso eléctrico

Serie IP65 - CURVAS

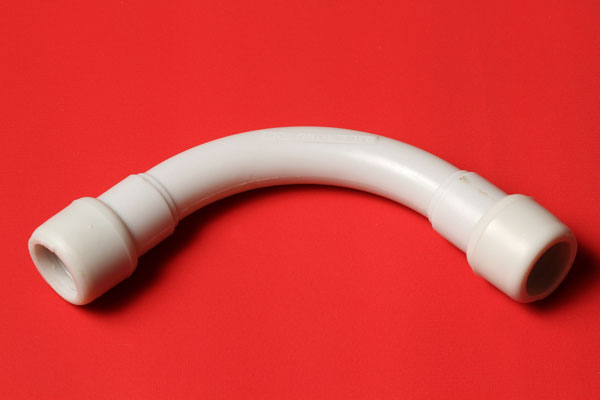

CURVA RÍGIDA HERMÉTICA 90 GRADOS DE RADIO ESTANDAR

Accesorio que permite la unión rígida en un ángulo de 90 grados entre dos segmentos de caño del mismo diámetro.
Grado de protección del componente = IP65
Código Polivinil: CRH _ _
Este accesorio está formado por una Curva Rígida de radio amplio (CR) + dos unidades de Suplemento Hermetico (SH), armados en fábrica.



Código Diametro
Nominal
Diametro
Interior .
Tolerancia
Diametro
Longitud Boquilla Radio Interno
mm mm mm mm mm
CRH20 20 20.1 / 19.8 +/- 0.1 36.50 110
CRH25 25 25.1 / 24.8 +/- 0.1 36.50 125
CRH32 32 32.1 / 31.8 +/- 0.1 44.50 160
CRH40 40 40.1 / 39.8 +/- 0.1 54.00 200
