Sistema de canalizaciones para uso eléctrico

Herramientas - RESORTE PARA DOBLAR CAÑOS EN FRÍO

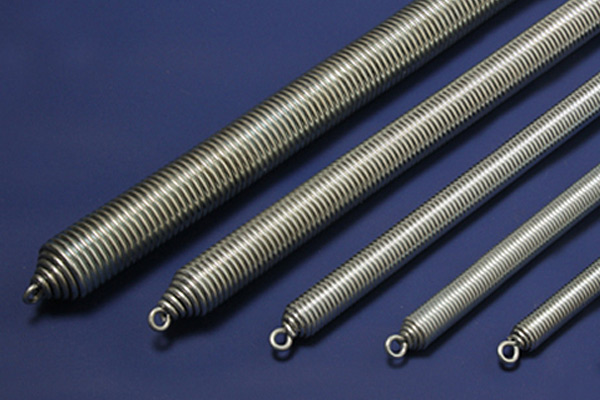

RESORTES PARA DOBLAR CAÑOS EN FRÍO

RE para doblar los caños de la serie TR
RX para doblar los caños de la serie TX

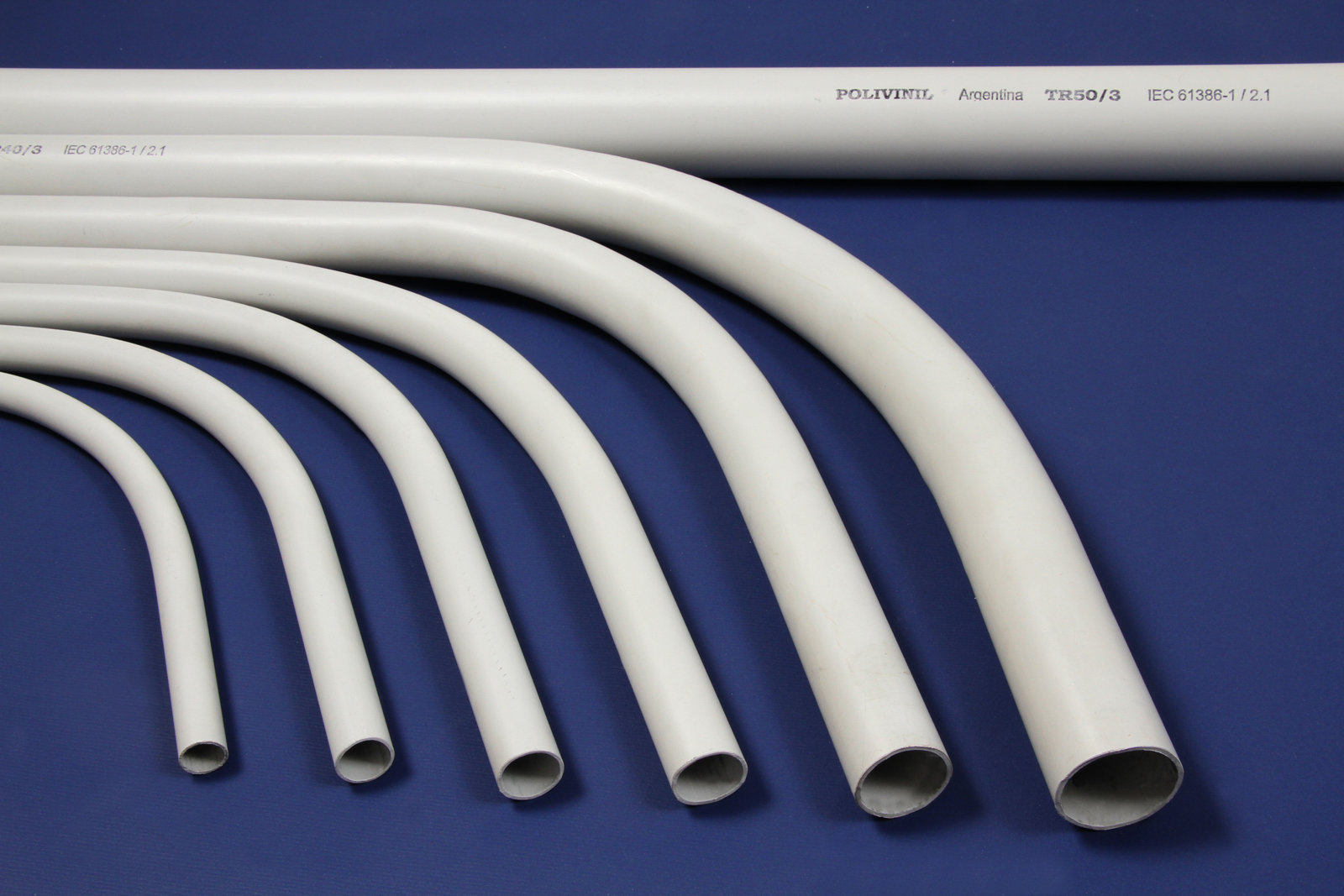

Con los resortes de la serie RE se pueden doblar los caños de la serie TR hasta el diámetro 40 mm.
Con los resortes de la serie RX se pueden doblar los caños de la serie TX hasta el diámetro 25 mm.
Para una correcta utilización de la Herramienta, es indispensable observar las indicaciones relativas al radio mínimo de curvatura correspondiente a cada diámetro.


Código Longitud Diametro +/- 0.2 Radio minimo curva
mm mm mm
RE16 80 12.70 80
RE20 80 16.20 90
RE22 80 18.70 100
RE25 80 20.70 120
RE32 88 27.40 200
RE40 93 34.40 300

RX16 70 12.60 80
RX20 80 15.00 90
RX22 80 17.20 100
RX25 80 19.20 120
