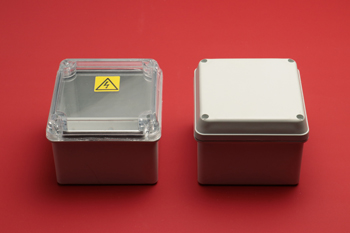

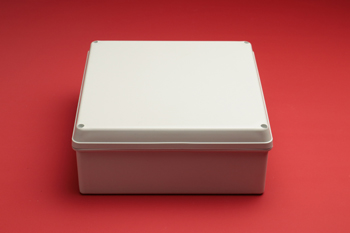

CAJA DE CONEXIÓN, DERIVACIÓN Y PASO SERIE BN, SERIE BS

Fabricadas segun normas IEC 60670 e IRAM 62670

Paredes lisas. Grado de protección = IP65

Código Polivinil: BN _ _

Código Polivinil: BS_ _

 La diferencia entre las dos series es que la BS tiene el cuerpo de la caja de altura menor respecto de la correspondiente medida en versión BN.

Ideales para instalaciones en vista interior o intemperie.

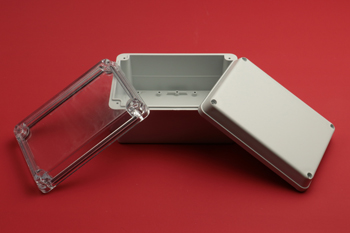

Las cajas de conexión, derivación y paso se fabrican utilizando material termoplástico de alta calidad. El espesor reforzado de las paredes y de la tapa proporcionan una gran resistencia mecánica y a los agentes atmosféricos. Aptas para toda instalación en vista en ambientes cubiertos y/o intemperie. La tapa se fija por medio de 4 tornillos con tratamiento anti oxidante y sistema para que los mismos sean imperdibles.
El cierre estanco está garantizado por una junta de material termo-plástico gomoso
Las dimensiones fueron estudiadas para facilitar la instalación en batería, aún combinando distintas medidas.

Código cuerpo tapa total grado de proteccion
Ancho Alto Prof. Ancho Alto Prof. Ancho Alto Prof.
mm mm mm mm mm mm mm mm mm
BN0808 85 85 23 89 89 22 85 85 78 IP65
BN1010 105 105 56 110 110 22 105 105 78 IP65
BN1012 130 110 56 134 115 22 130 110 78 IP65
BN1215 160 130 66 165 134 22 160 130 88 IP65
BN1520 195 160 66 200 165 22 195 160 88 IP65
BN2025 255 195 76 260 200 22 255 195 98 IP65

BS0808 85 85 33 89 89 22 85 85 55 IP65
BS1010 105 105 33 110 110 22 105 105 55 IP65
