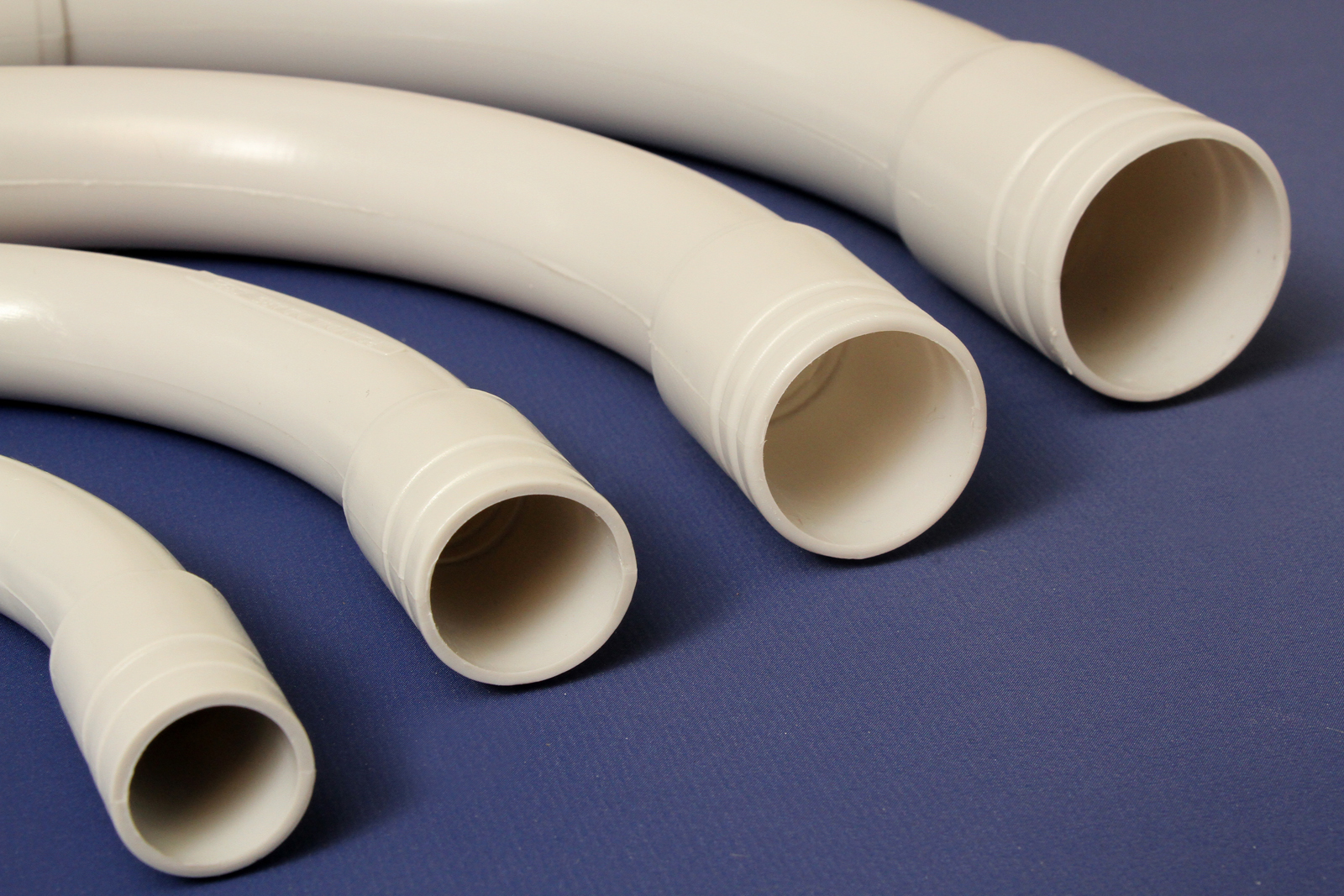

CURVA RÍGIDA 90 GRADOS DE RADIO AMPLIO
Accesorio que permite la unión rígida en un ángulo de 90 grados entre dos segmentos de caño del mismo diámetro.
Grado de protección del componente = IP44
Código Polivinil: CR _ _
Es posible elevar el grado de protección a IP65 ensamblando el “Suplemento Hermético” (SH)

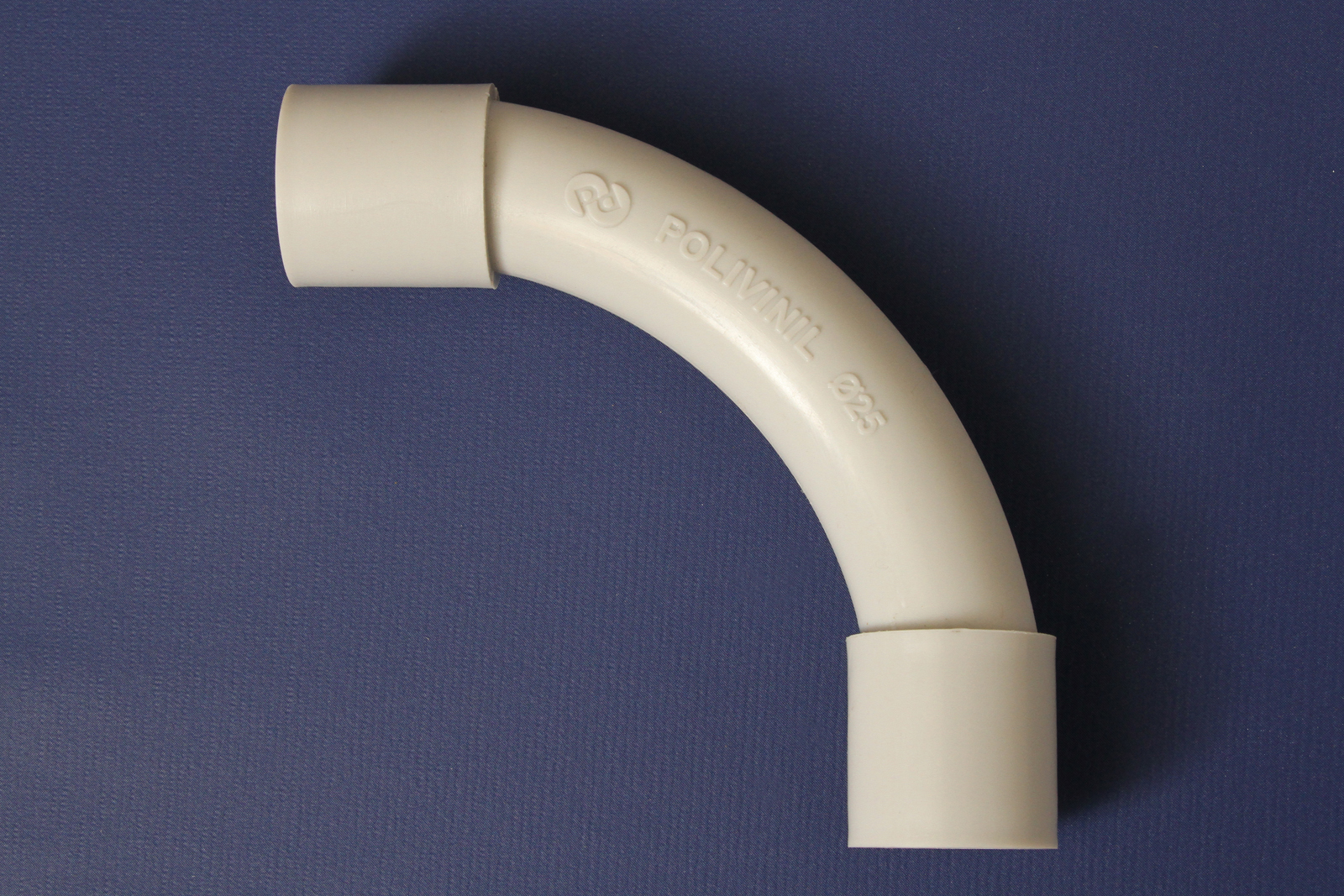

CURVA RÍGIDA 90 GRADOS DE RADIO STANDARD
Accesorio que permite la unión rígida en un ángulo de 90 grados entre dos segmentos de caño del mismo diámetro.
Grado de protección del componente = IP44
Código Polivinil: CC _ _
| Código | Diametro Nominal |
Diametro Interior . |
Tolerancia Diametro |
Longitud Boquilla | Radio Interno |
| mm | mm | mm | mm | mm | |
| CR20 | 20 | 20.1 19.8 | +/- 0.1 | 34.50 | 110 |
| CR25 | 25 | 25.1 / 24.8 | +/- 0.1 | 34.50 | 125 |
| CR32 | 32 | 32.1 / 31.8 | +/- 0.1 | 42.50 | 160 |
| CR40 | 40 | 40.1 / 39.8 | +/- 0.1 | 52.00 | 200 |
| CC16 | 16 | 16.1 / 15.9 | +/- 0.1 | 22.10 | 70 |
| CC20 | 20 | 20.1 / 21.8 | +/- 0.1 | 25.70 | 85 |
| CC22 | 22 | 22.1/21.8 | +/- 0.1 | 25.70 | 85 |
| CC25 | 25 | 25.1 / 24.8 | +/- 0.1 | 29.50 | 90 |
| CC50 | 50 | 50.1 / 40.8 | +/- 0.1 | 54.30 | 200 |
