Sistema de canalizaciones para uso eléctrico

caños - PESADO

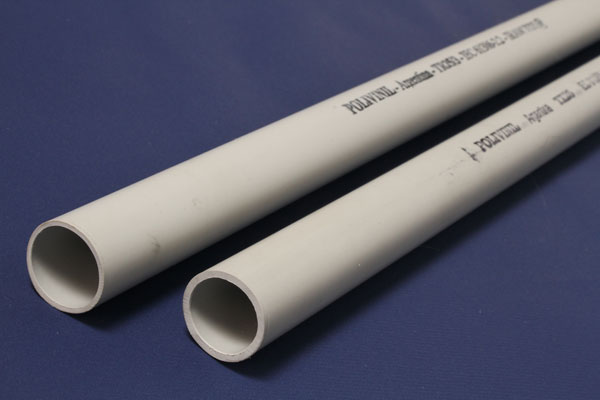

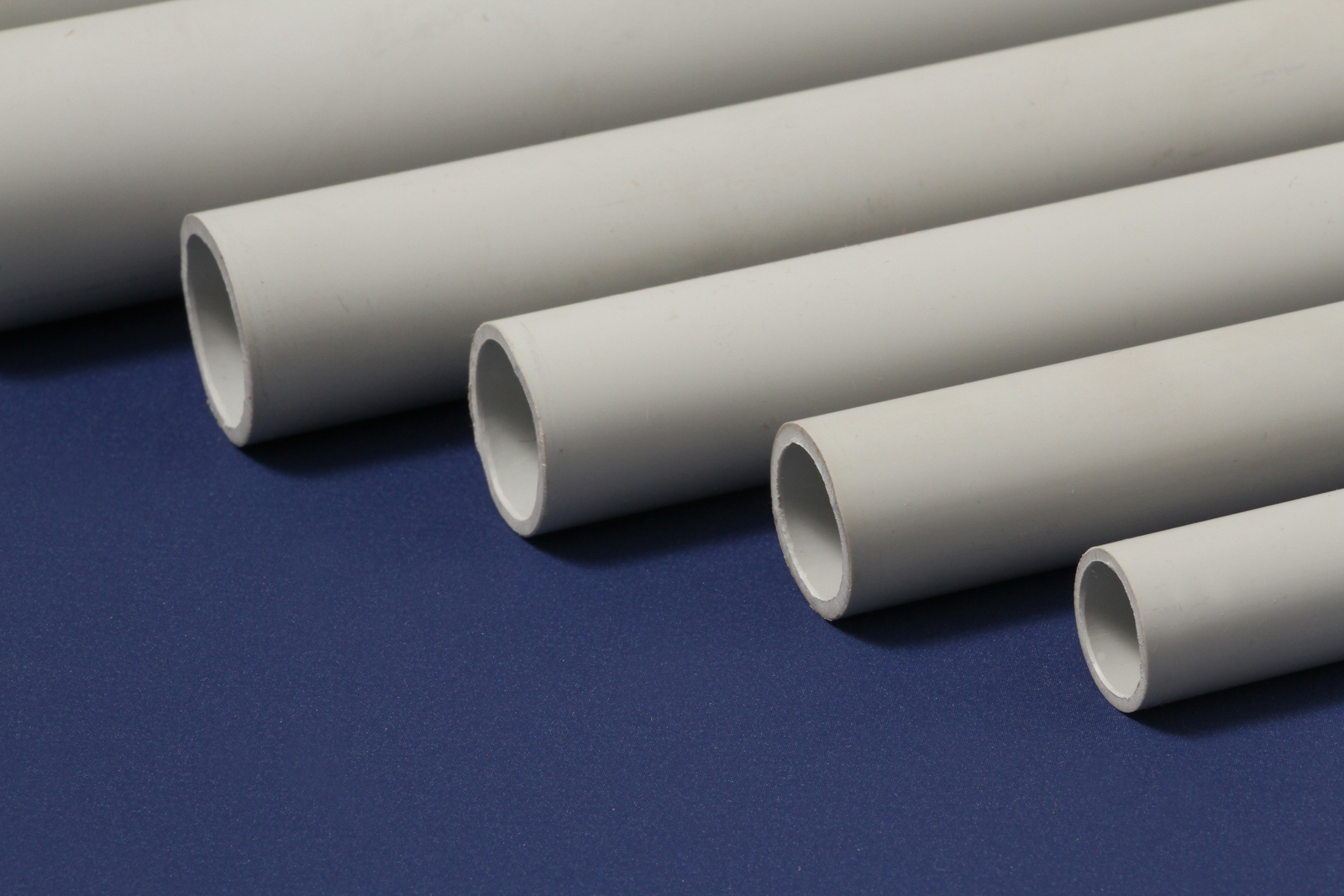

Caños rígidos serie Pesada - Clasificación IRAM 4321

Fabricados según normas IEC 61386, IEC 61386-21/22, IRAM 62386, IRAM 62386-21/22

Resistencia a la compresión = 1250 Newton (125 Kg/cm2)

Código Polivinil:TX_ _ / _

Se pueden utilizar para instalaciones embutidas en losas, paredes de ladrillo, tabiques, etcétera o bien en instalaciones en vista, en ambientes cubiertos o intemperie. Los caños de esta serie se pueden curvar en frío mediante el uso de la Herramienta apropiada (Código Polivinil: RX _ _) hasta el diámetro de 25 milímetros.

Código Diametro
Nominal
Diametro
Exterior mín.
Tolerancia
Diametro
Diametro
Interior
Espesor
Mínimo
Radio mínimo
de curva
Longitud
comercial
mm mm mm mm mm mm mt
TX16 16 15.90 -0.1 13.10 1.40 80 3
TX20 20 19.90 -0.1 15.90 1.95 90 3
TX22 22 21.80 -0.2 18.90 1.45 110 3
TX25 25 24.70 -0.3 20.40 2.15 130 3
TX32 32 31.70 -0.3 27.70 2.00 - 3
TX40 40 39.60 -0.4 35.40 210 - 3
TX50 50 49.50 -0.5 44.40 2.55 - 3
