Sistema de canalizaciones para uso eléctrico

Serie IP44 - UNIONES

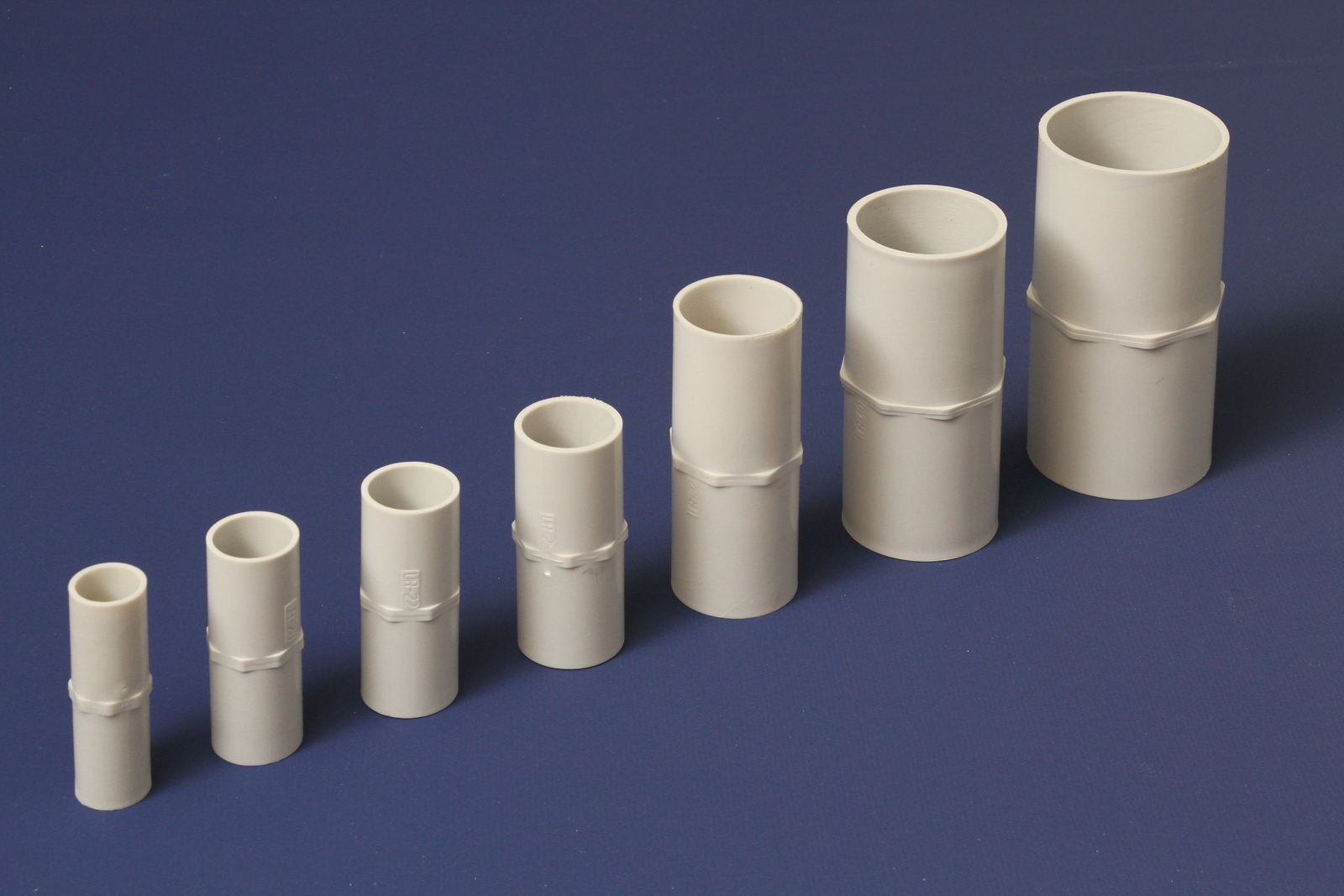

UNIÓN RÍGIDA


Accesorio que permite la unión rígida y recta entre dos segmentos de caño rígido del mismo diámetro.
Grado de protección del componente = IP44
Código Polivinil: UR _ _
Es posible elevar el grado de protección a IP65 ensamblando el “Suplemento Hermético” (SH).






Código Diametro
Nominal
Diametro
Interno.
Tolerancia
Diametro
Longitud Pieza Longitud Boquilla
mm mm mm mm mm
UR16 16 16.2 / 15.9 +/- 0.1 65.90 31.45
UR20 20 20.2 / 19.9 +/- 0.1 66.70 31.80
UR22 22 22.2 / 21.9 +/- 0.1 67.60 31.80
UR25 25 25.2 / 24.9 +/- 0.1 73.00 34.50
UR32 32 32.2 / 31.9 +/- 0.1 97.80 46.90
UR40 40 40.2 / 39.9 +/- 0.1 107.00 52.07
UR50 50 50.2 / 49.9 +/- 0.1 116.70 57.13
