Sistema de canalizaciones para uso eléctrico

Serie IP44 - CONECTORES



CONECTOR CAJA / CAÑO – TIPO CON BUJE ROSCADO

Accesorio que permite la unión rígida entre una caja, tablero, gabinete o artefacto eléctrico y un segmento de caño.
Grado de protección del componente = IP44
Código Polivinil: NR _ _
La sujeción a la pared de la caja, tablero, gabinete o artefacto eléctrico se obtiene practicando una perforación del diámetro correspondiente (Ver tabla) por donde se se inserta el buje roscado en dotación.

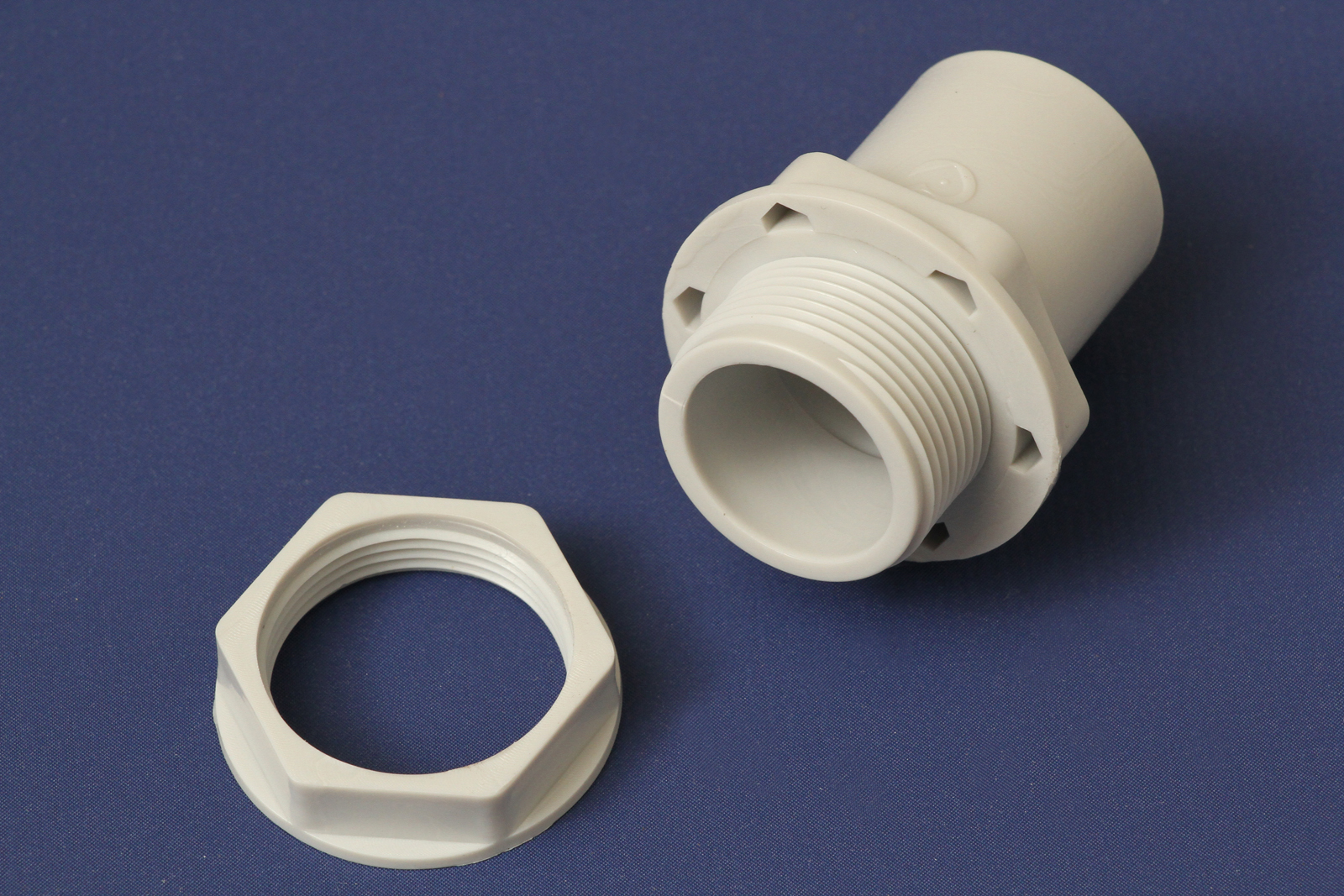

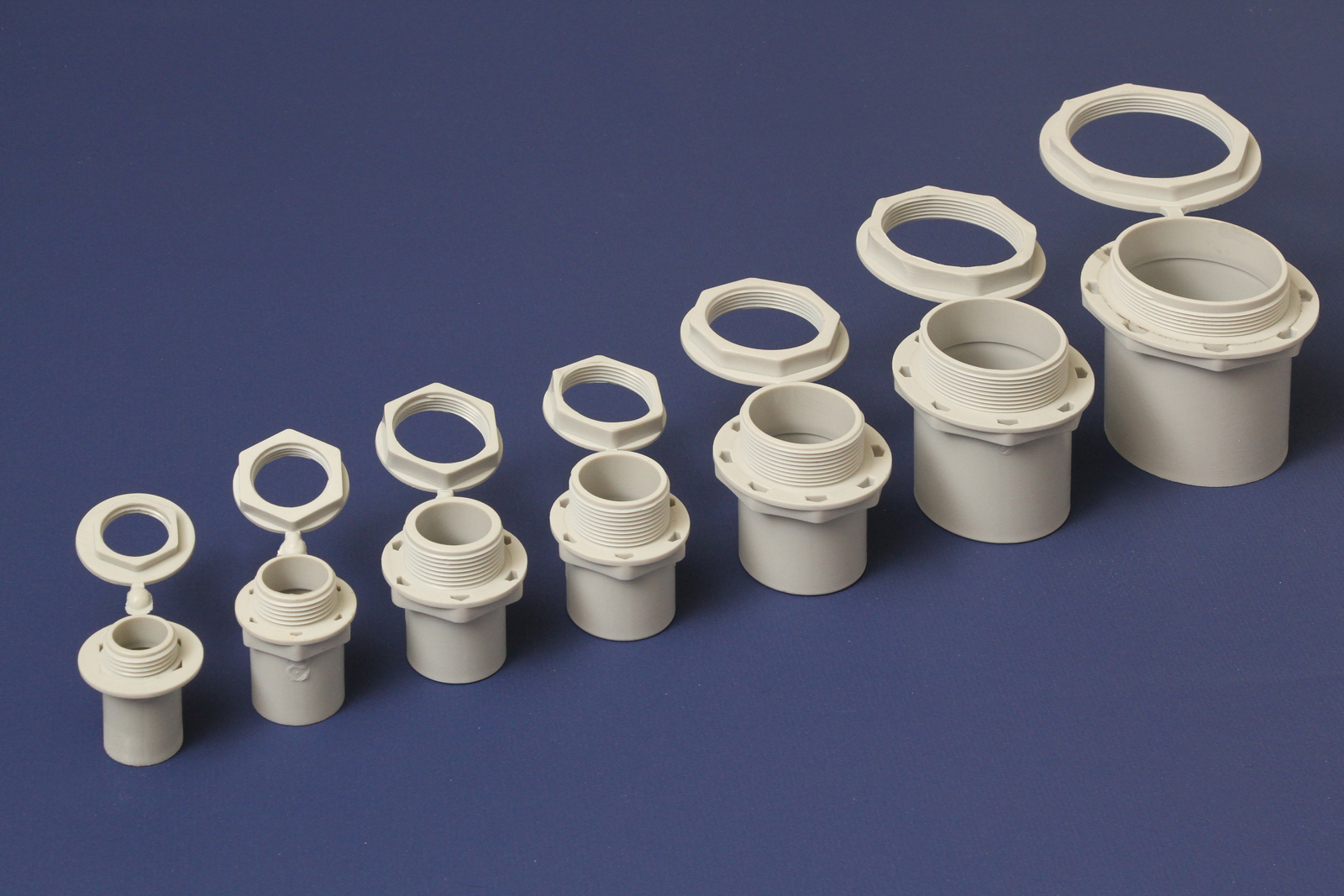

CONECTOR CAJA / CAÑO – TIPO CON TUERCA

Accesorio que permite la unión rígida entre una caja, tablero, gabinete o artefacto eléctrico y un segmento de caño
Grado de protección del componente = IP44
Código Polivinil: NT _ _
La sujesión a la pared de la caja, tablero, gabinete o artefacto eléctrico es segura y se obtiene practicando una perforación del diámetro correspondiente (Ver tabla).
Es posible elevar el grado de protección a IP65 ensamblando el “Suplemento Hermético” (SH) y la “Arandela” (AR)

Código Diametro
Nominal
Diametro
Interior .
Tolerancia
Diametro
Longitud Boquilla Diametro Perforación
mm mm mm mm mm
NR20 20 20.25 / 19.80 +/- 0.1 13.20 22.00
NR25 25 25.15 / 24.80 +/- 0.1 13.50 26.00

NT16 16 16.24 / 15.50 +/- 0.1 22.57 20.00
NT20 20 20.25 / 19.80 +/- 0.1 24.10 24.00
NT22 22 22.54 / 21.80 +/- 0.1 25.00 27.00
NT25 25 25.15 / 24.80 +/- 0.1 25.00 30.00
NT32 32 32.45 / 31.80 +/- 0.1 33.50 36.00
NT40 40 40.20 / 39.80 +/- 0.1 41.00 46.00
NT50 50 50.60 / 49.80 +/- 0.1 50.00 55.00
